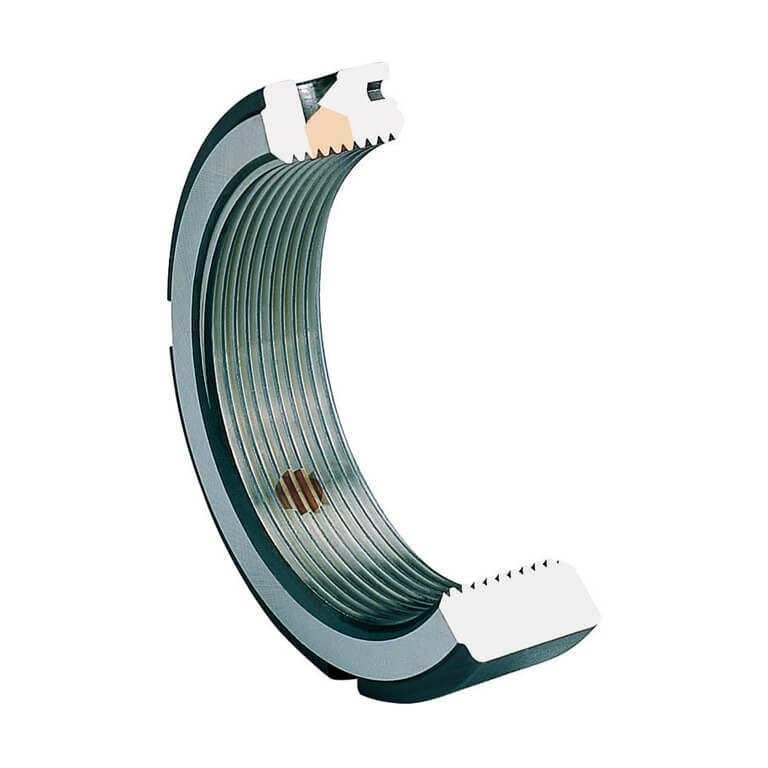

YSA系列轴向锁紧螺母

YSA系列精密螺母锁紧方式为轴向三点式锁定，其厚度与YSF系列相同。轴向三点式锁紧为其特点，适用于装配工作的特殊环境限制。

本体材质：SCM440 (42CrMo4)
调质硬度：HRC28°~32°
螺纹精度：ISO-4H精密研磨（平面偏摆 M14~200：0.002mm）
螺纹精度：ISO-4H精密车削（平面偏摆 M14~200：0.005mm）
平面偏摆 M210~300：0.007mm

零件型号	D (mm)	h (mm)	g (mm)	t (mm)	d (mm)	n-m	螺钉拧紧力矩 (Nm)
YSA-M14×1.5P	30	14	4	2	25	2-M4	3.5
YSA-M15×1.0P	30	14	4	2	25	2-M4	3.5
YSA-M16×1.5P	30	14	4	2	25	2-M4	3.5
YSA-M17×1.0P	32	16	4	2	27	2-M4	3.5
YSA-M18×1.5P	32	16	4	2	27	3-M4	3.5
YSA-M20×1.0P	38	16	4	2	33	3-M4	3.5
YSA-M20×1.5P	38	16	4	2	33	3-M4	3.5
YSA-M22×1.5P	38	16	4	2	33	3-M4	3.5
YSA-M24×1.5P	38	18	5	2	33	3-M4	3.5
YSA-M25×1.5P	38	18	5	2	33	3-M4	3.5
YSA-M27×1.5P	40	18	5	2	35	3-M4	3.5
YSA-M30×1.5P	45	18	5	2	40	3-M4	3.5
YSA-M33×1.5P	50	18	5	2	45	3-M4	3.5
YSA-M35×1.5P	52	18	5	2	47	3-M6	8
YSA-M36×1.5P	52	18	5	2	47	3-M6	8
YSA-M39×1.5P	58	20	6	2.5	52	3-M6	8
YSA-M40×1.5P	58	20	6	2.5	52	3-M6	8
YSA-M42×1.5P	62	20	6	2.5	56	3-M6	8
YSA-M45×1.5P	65	20	6	2.5	59	3-M6	8
YSA-M48×1.5P	70	20	6	2.5	64	3-M6	8
YSA-M50×1.5P	70	20	6	2.5	64	3-M6	8
YSA-M52×1.5P	73	22	7	3	66	3-M6	8
YSA-M55×1.5P	75	22	7	3	68	3-M6	8
YSA-M55×2.0P	75	22	7	3	68	3-M6	8
YSA-M56×2.0P	75	22	7	3	68	3-M6	8
YSA-M60×2.0P	80	22	7	3	73	3-M6	8
YSA-M64×2.0P	85	22	7	3	78	3-M6	8
YSA-M65×2.0P	85	22	7	3	78	3-M6	8
YSA-M68×2.0P	92	24	8	3.5	84	3-M8	18
YSA-M70×2.0P	92	24	8	3.5	84	3-M8	18
YSA-M72×2.0P	94	24	8	3.5	86	3-M8	18
YSA-M75×2.0P	98	24	8	3.5	90	3-M8	18
YSA-M72×2.0P	98	24	8	3.5	90	3-M8	18
YSA-M80×2.0P	105	24	8	3.5	96	3-M8	18
YSA-M85×2.0P	110	24	8	3.5	102	3-M8	18
YSA-M90×2.0P	120	26	10	4	108	3-M8	18
YSA-M95×2.0P	125	26	10	4	113	3-M8	18
YSA-M100×2.0P	130	26	10	4	118	3-M8	18
YSA-M105×2.0P	140	28	12	5	125	3-M8	18
YSA-M110×2.0P	145	28	12	5	132	3-M8	18
YSA-M115×2.0P	150	28	12	5	137	3-M8	18
YSA-M120×2.0P	155	30	12	5	142	3-M8	18
YSA-M125×2.0P	160	30	12	5	147	3-M8	18
YSA-M130×2.0P	165	30	12	5	152	3-M8	18
YSA-M135×2.0P	175	32	14	6	160	3-M10	35
YSA-M140×2.0P	180	32	14	6	165	3-M10	35
YSA-M145×2.0P	190	32	14	6	175	3-M10	35
YSA-M150×2.0P	195	32	14	6	180	3-M10	35
YSA-M155×3.0P	200	34	16	7	180	3-M10	35
YSA-M160×3.0P	210	34	16	7	190	3-M10	35
YSA-M165×3.0P	210	34	16	7	190	3-M10	35
YSA-M170×3.0P	220	34	16	7	200	3-M10	35
YSA-M180×3.0P	230	36	18	8	205	3-M12	60
YSA-M190×3.0P	240	36	18	8	215	3-M12	60
YSA-M200×3.0P	250	38	18	8	225	3-M12	60
YSA-M210×3.0P	260	38	18	8	240	3-M12	60
YSA-M220×3.0P	270	38	18	8	250	3-M12	60
YSA-M230×3.0P	280	40	20	9	258	3-M12	60
YSA-M240×3.0P	290	40	20	9	268	3-M12	60
YSA-M250×3.0P	300	40	20	9	278	3-M12	60
YSA-M260×4.0P	310	40	22	10	288	3-M14	100
YSA-M270×4.0P	320	40	22	10	298	3-M14	100
YSA-M280×4.0P	330	40	22	10	308	3-M14	100
YSA-M290×4.0P	340	42	24	11	315	3-M14	100
YSA-M300×4.0P	350	42	24	11	325	3-M14	100

品牌	盈锡 (YINSH)
产地	中国台湾
适用	主轴轴承, 止推轴承, 滚珠螺杆

品牌

盈锡 (YINSH)

产地

中国台湾

适用

主轴轴承, 止推轴承, 滚珠螺杆

YSA系列轴向锁紧螺母
